Komora utwardzania CO₂

System utwardzania karbonatacją

System utwardzania karbonatacją składa się z trzech głównych elementów: szczelnej komory utwardzania, układu cyrkulacji gazu oraz układu monitorowania i kontroli. Dzięki uszczelnieniu komory, cyrkulacji gazu, regulacji temperatury i wilgotności oraz kontroli stężenia CO₂, system zapewnia stabilne, jednolite i kontrolowane środowisko utwardzania karbonatyzacji wyrobów betonowych.

1. Uszczelniona komora utwardzania

Komora ma wielowarstwową konstrukcję składającą się z zewnętrznej warstwy ochronnej, warstwy izolacyjnej i wewnętrznej ściany wentylacyjnej. Zapewnia wytrzymałość konstrukcyjną i izolację termiczną, dostosowując się jednocześnie do środowiska o wysokiej wilgotności i bogatego w CO₂ wewnątrz komory.

1) Dach komory: Posiada samonośną konstrukcję z blachy stalowej i izolowaną konstrukcję dachu, zapewniającą wygodny dostęp w celu rutynowych kontroli i konserwacji.

2) Struktura komory przedniej: Wykorzystuje ocynkowaną ramę i gładkie panele, aby poprawić stabilność konstrukcyjną i płaskość powierzchni podczas długotrwałej pracy.

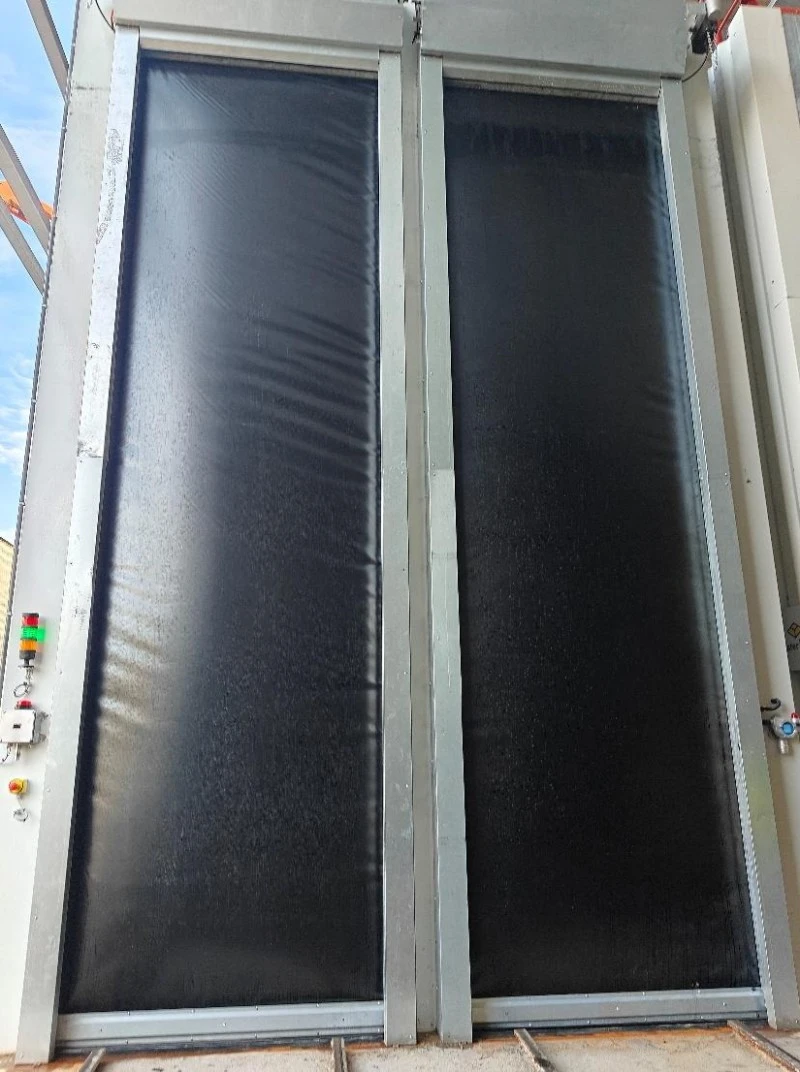

3) Drzwi komory: Charakteryzuje się wysoką szczelnością, która skutecznie ogranicza wyciek CO₂ i utrzymuje stabilne środowisko utwardzania wewnątrz komory.

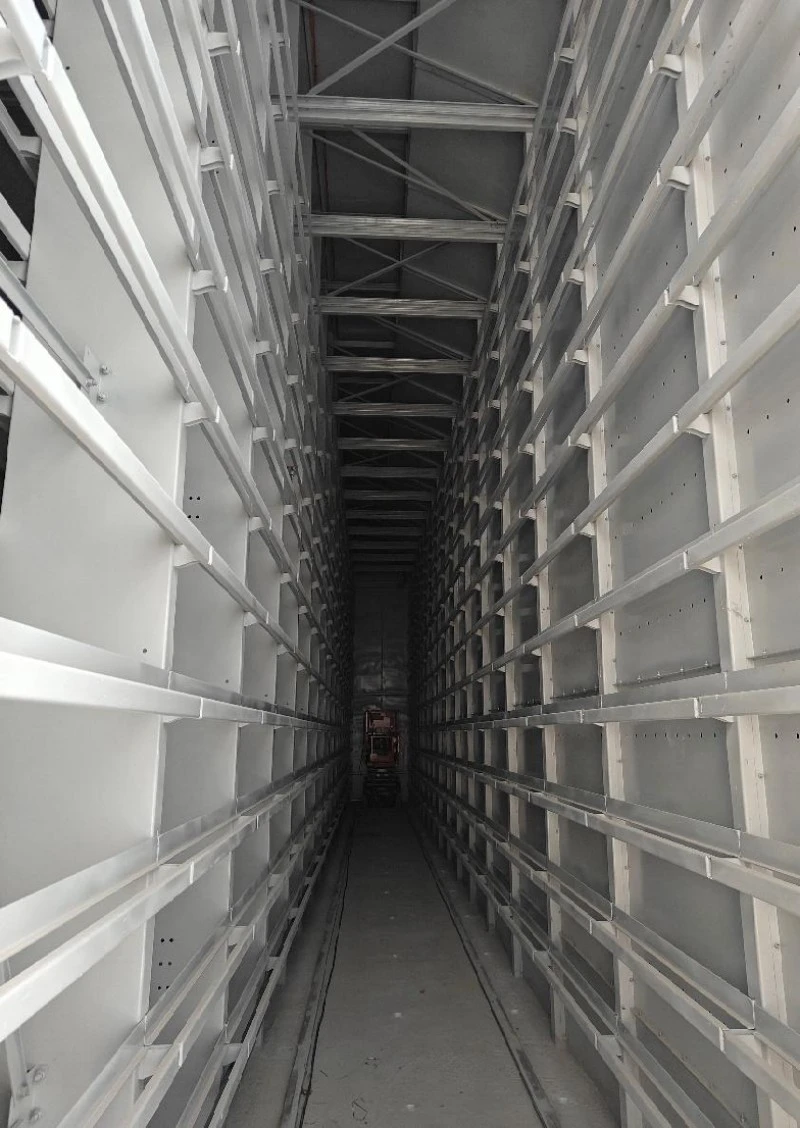

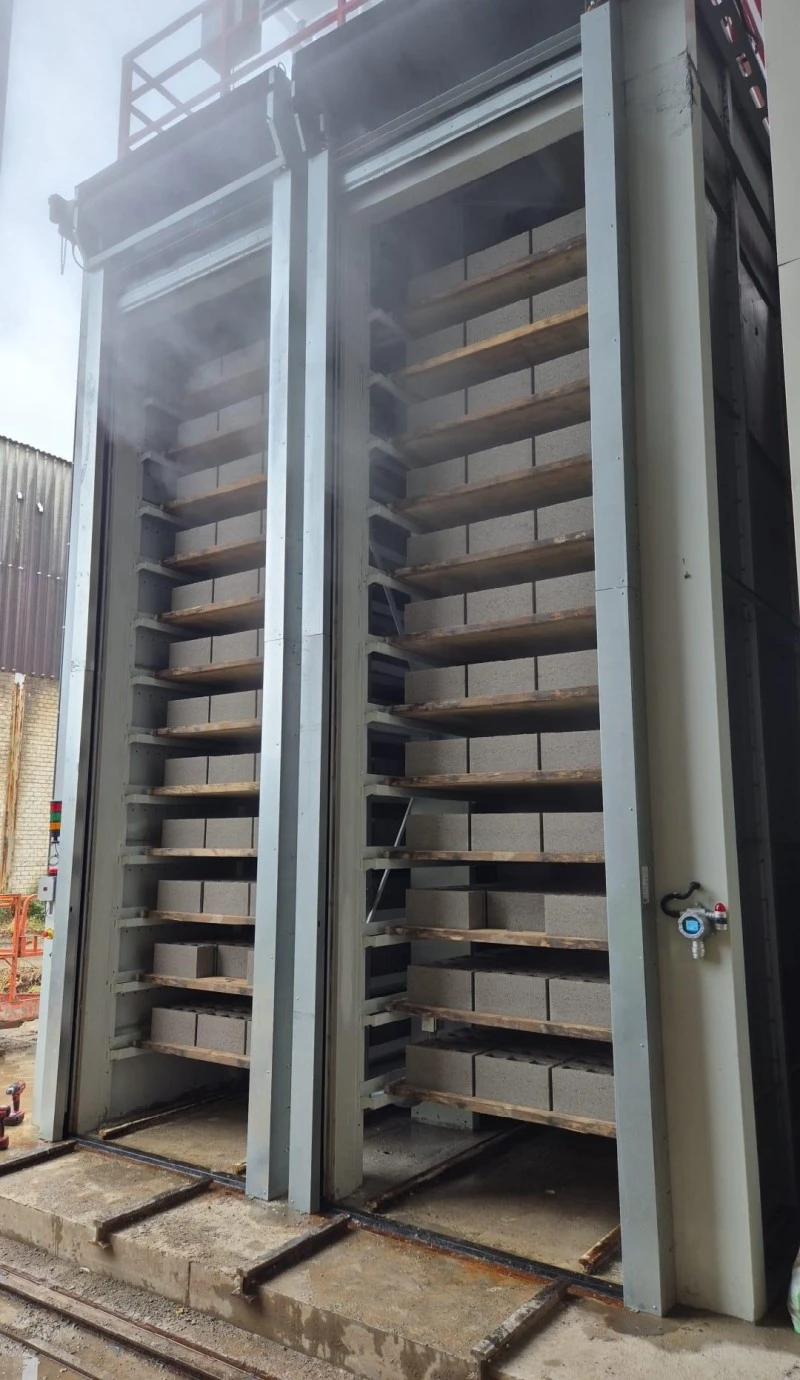

4) Stojaki do utwardzania: Zastosuj konstrukcję połączenia wtykowego i śrubowego. Wszystkie elementy są ocynkowane ogniowo, co zapewnia zwiększoną odporność na korozję i niezawodną pracę w środowiskach o dużej wilgotności.

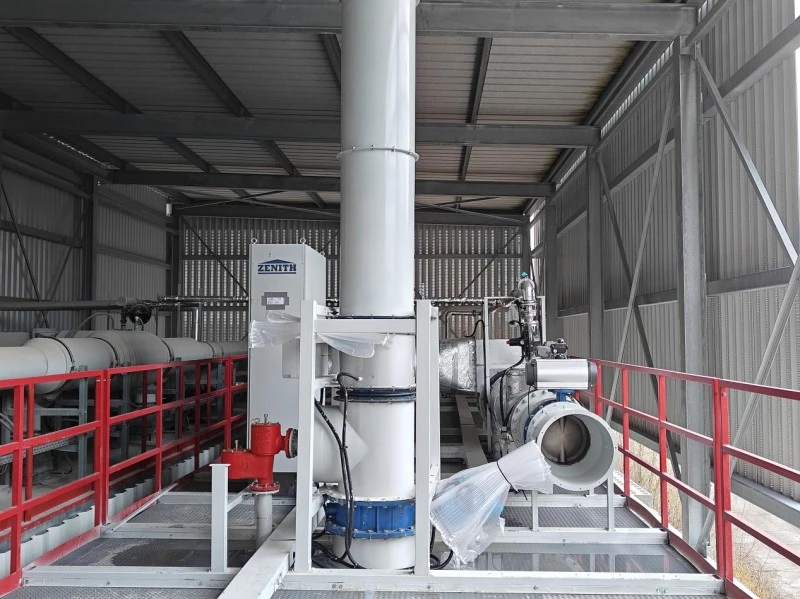

2. System cyrkulacji gazu

System cyrkulacji gazu odpowiada za transport, dystrybucję i cyrkulację CO₂, ciepła i powietrza w komorze, pomagając utrzymać bardziej jednolite środowisko utwardzania.

1) Napęd cyrkulacyjny: Wentylator promieniowy o zmiennej częstotliwości napędza cyrkulację gazu wewnątrz komory, a przepływ powietrza można regulować w zależności od wymagań procesu.

2) Moduł kontroli temperatury: Grzejniki elektryczne zapewniają ciepło potrzebne do procesu utwardzania i współpracują z wentylatorami obiegowymi, aby zapewnić równomierne ogrzewanie w całej komorze.

3) Kanały cyrkulacyjne: Odpowiedzialny za transport i dystrybucję gazu, połączenie wentylatorów i nagrzewnic z komorą utwardzania w celu zapewnienia zorganizowanej cyrkulacji gazu.

4) Moduł wydechowy: Składa się z układu wydechowego i zaworów żaluzjowych, które współpracują ze sobą w zależności od różnych etapów utwardzania i wydechu.

5) Moduł oczyszczania: Wprowadza świeże powietrze zewnętrzne, które na siłę zastępuje resztkowy CO₂ w komorze i zmniejsza stężenie CO₂ po procesie utwardzania.

3. Inteligentny System Monitorowania i Kontroli

System wykorzystuje automatyczne sterowanie oparte na sterowniku PLC do monitorowania i precyzyjnej regulacji kluczowych parametrów w całym procesie utwardzania karbonatacją.

1) Monitorowanie wieloparametrowe

Monitorowanie w czasie rzeczywistym:

stężenie CO₂

Temperatura

Wilgotność

Ciśnienie w komorze

Parametry te zapewniają wsparcie danych w czasie rzeczywistym dla procesu utwardzania karbonatyzacją.

2) Automatyczne sterowanie PLC

Zgodnie z ustawionym programem utwardzania system automatycznie kontroluje temperaturę, wilgotność, stężenie CO₂ i ciśnienie w komorze, umożliwiając automatyczne utwardzanie i ograniczając konieczność ręcznej interwencji.

3) Pozyskiwanie danych i identyfikowalność

System w sposób ciągły gromadzi i przechowuje dane dotyczące procesu utwardzania oraz automatycznie generuje krzywe utwardzania, zapewniając wiarygodną bazę danych do analizy jakości produktu, optymalizacji procesów i zarządzania produkcją.

4) Wielokrotna ochrona bezpieczeństwa

System jest wyposażony w wykrywanie wycieków CO₂, zawory bezpieczeństwa nadciśnienia/podciśnienia oraz niezależny system kontroli bezpieczeństwa, który monitoruje i chroni przed nietypowymi warunkami pracy, zwiększając ogólne bezpieczeństwo operacyjne.

Kluczowe zalety utwardzania karbonatyzacją

1. Poprawiona wydajność produktu

Substancje węglanowe powstałe podczas reakcji karbonatyzacji mogą wypełnić część porów w betonie, pomagając poprawić gęstość, wytrzymałość na ściskanie i stabilność wymiarową produktów betonowych.

2. Zwiększona trwałość

Karbonatyzacja może pomóc poprawić strukturę wewnętrzną i gęstość powierzchniową wyrobów betonowych, zwiększając ich wodoodporność, odporność na zamrażanie i rozmrażanie oraz ogólną trwałość.

3. Poprawiona jakość powierzchni

Utwardzanie karbonatyzowane może zwiększyć gęstość powierzchniową i regularność wymiarów, poprawiając ogólny wygląd wyrobów betonowych i pomagając ograniczyć wykwity.

4. Wykorzystanie zasobów CO₂

CO₂ wprowadza się do procesu utwardzania betonu i częściowo wiąże w materiałach budowlanych w wyniku reakcji karbonatacji, integrując wykorzystanie CO₂ z produkcją wyrobów betonowych.

5. Utwardzanie ekologiczne i niskoemisyjne

Utwardzanie karbonatyzowane może służyć jako metoda alternatywna lub uzupełniająca w stosunku do tradycyjnego utwardzania parowego. Optymalizując proces utwardzania, zapewnia potencjalną ścieżkę zmniejszenia zużycia energii podczas utwardzania i wspierania produkcji niskoemisyjnych wyrobów betonowych.
