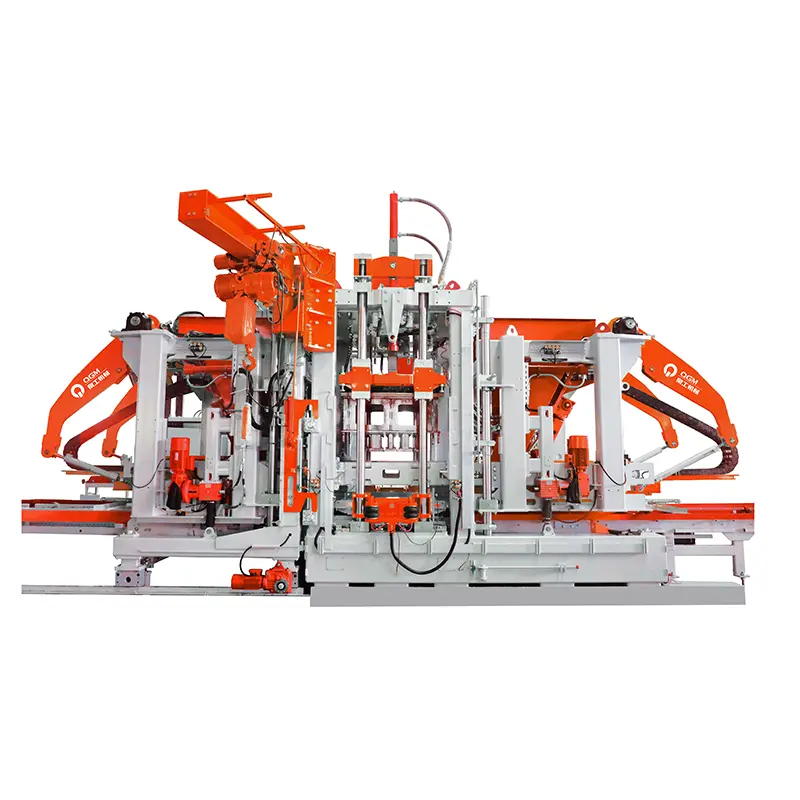

Maszyna do produkcji wyrobów betonowych T18

Maszyna może efektywnie wykorzystywać szeroką gamę stałych odpadów przemysłowych, w tym odpady hutnicze, odpady budowlane i rozbiórkowe, odpady wydobywcze, żużel stalowy, skałę płonną, popiół lotny i żużel paleniskowy, do produkcji wysokiej jakości bloczków betonowych, krawężników, kostek brukowych z imitacji kamienia, kostek brukowych i płyt przepuszczalnych. Produkty te są szeroko stosowane w budownictwie, inżynierii komunalnej, projektach miast gąbczastych, architekturze krajobrazu i rozwoju infrastruktury, zapewniając klientom wydajne, inteligentne, ekologiczne i niskoemisyjne rozwiązanie do produkcji wyrobów betonowych.

I. Specyfikacje techniczne

II. Zalety techniczne

1. Czteroosiowy system wibracji serwo

T18 jest wyposażony w zaawansowany czteroosiowy układ wibracji serwo, w którym cztery serwosilniki niezależnie napędzają cztery wały mimośrodowe za pośrednictwem elastycznych sprzęgieł, zapewniając precyzyjne sterowanie synchroniczne. Wały mimośrodowe są ułożone symetrycznie, skutecznie eliminując poziome siły drgań, generując jednocześnie mocne i stabilne wibracje pionowe.

Układ serwo umożliwia precyzyjną regulację kąta mimośrodu, zapewniając bezstopniową kontrolę siły drgań od 0° do maksymalnej amplitudy. Parametry wibracji można optymalizować w zależności od różnych produktów i projektów mieszanek betonowych, co skutkuje wyższą gęstością produktu, lepszą jakością formowania i większą stabilnością produkcji.

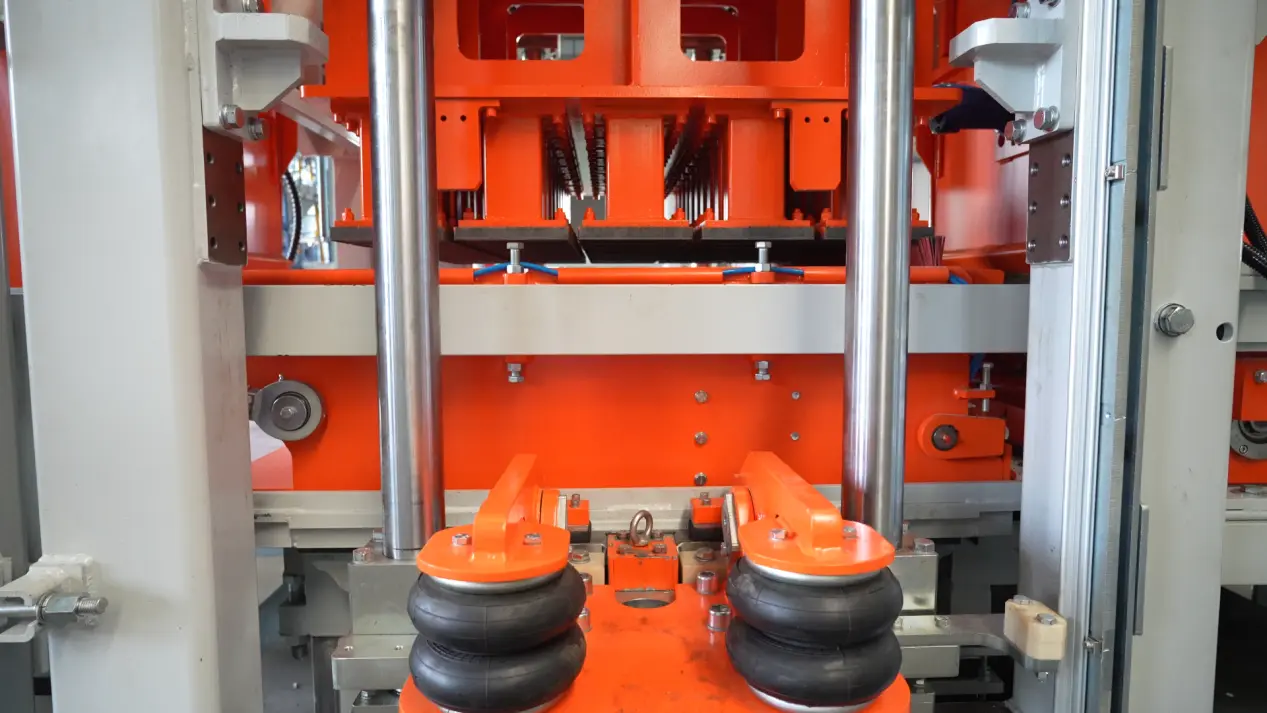

2. System mocowania formy poduszki powietrznej

W maszynie zastosowano system mocowania formy poduszką powietrzną, wykorzystujący pneumatyczne sprężyny pneumatyczne do szybkiego blokowania i zwalniania formy.

W porównaniu z konwencjonalnymi mechanicznymi systemami mocowania, konstrukcja poduszki powietrznej zapewnia szybszą reakcję, jednolitą siłę mocowania i precyzyjne pozycjonowanie. Zapewnia doskonałą stabilność formy podczas wibracji, jednocześnie znacznie skracając czas zmiany formy i poprawiając wydajność produkcji.

3. System wibracyjnej głowicy ubijakowej

Głowica ubijaka jest wyposażona w mechanizm szybkiej blokady poduszki powietrznej, umożliwiający szybką instalację, wymianę i bezpieczne mocowanie, co poprawia efektywność konserwacji i minimalizuje przestoje w produkcji.

Wysokowydajne silniki wibracyjne zainstalowane po obu stronach głowicy ubijaka działają synchronicznie z głównym systemem wibracyjnym, zapewniając bardziej równomierne zagęszczenie betonu i zapewniając doskonałą gęstość produktu, dokładność wymiarową i wykończenie powierzchni.

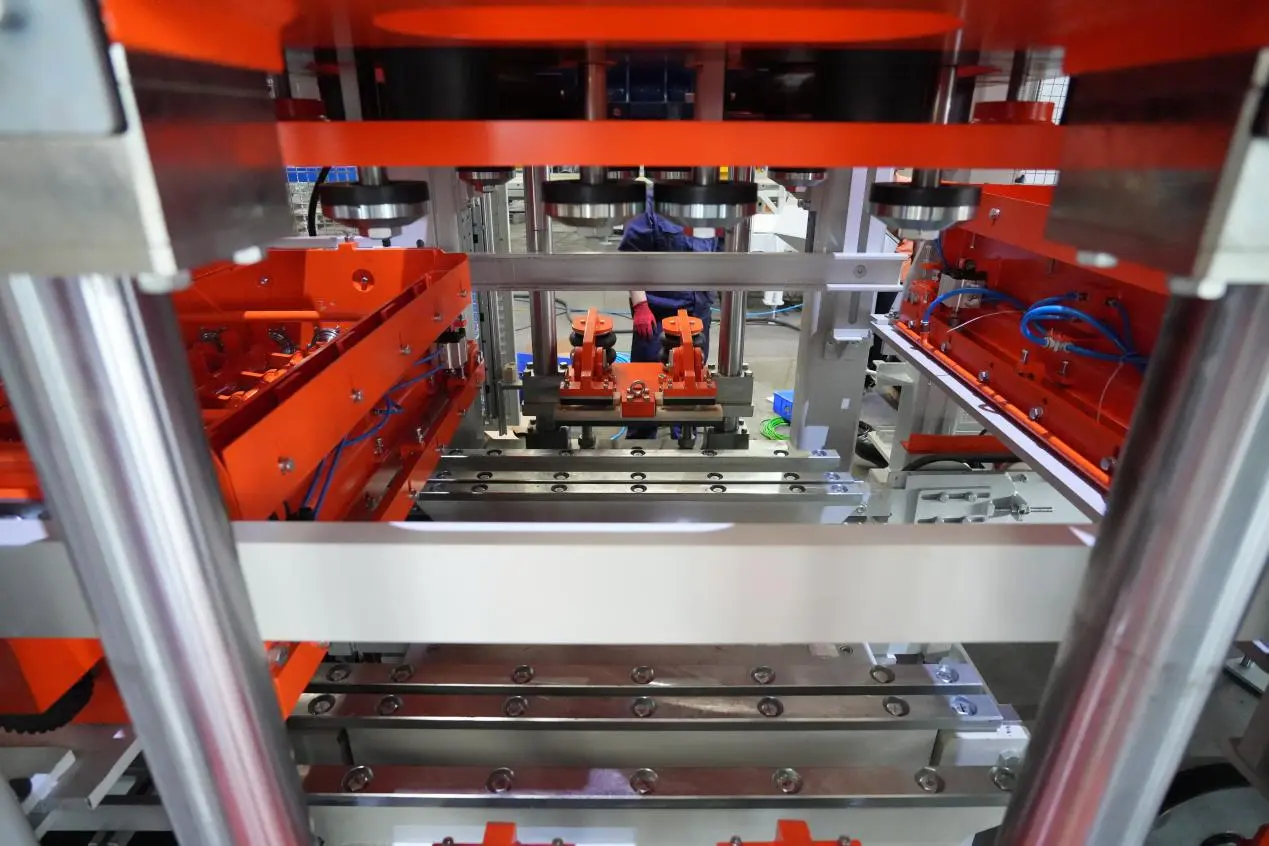

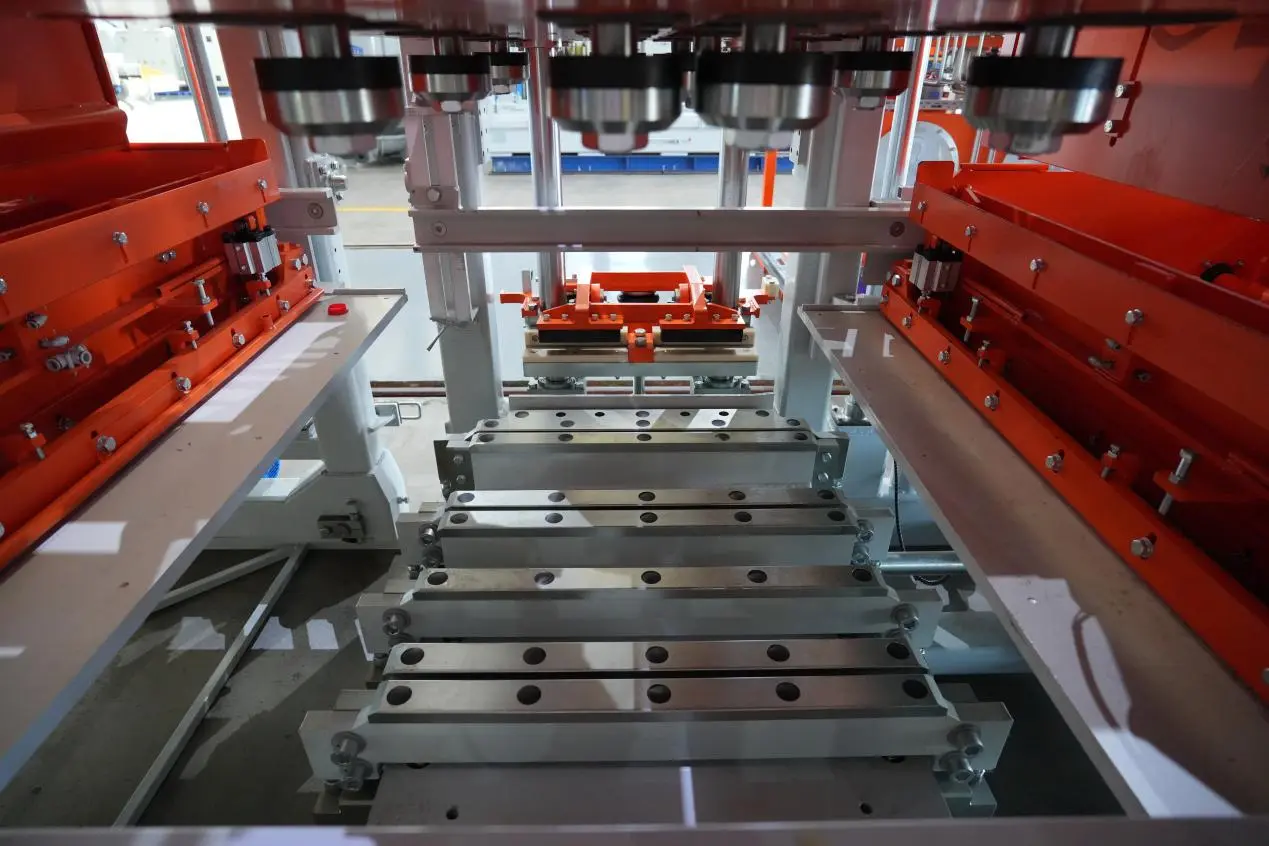

4. Urządzenie do szybkiej wymiany form

T18 jest wyposażony w urządzenie do szybkiej wymiany form, które automatycznie wkłada, dokładnie pozycjonuje i szybko usuwa formy, zastępując konwencjonalne procedury ręcznej wymiany.

System ten znacznie skraca czas wymiany formy, maksymalizuje wykorzystanie maszyny i umożliwia szybkie zmiany produkcji szerokiej gamy wyrobów betonowych.

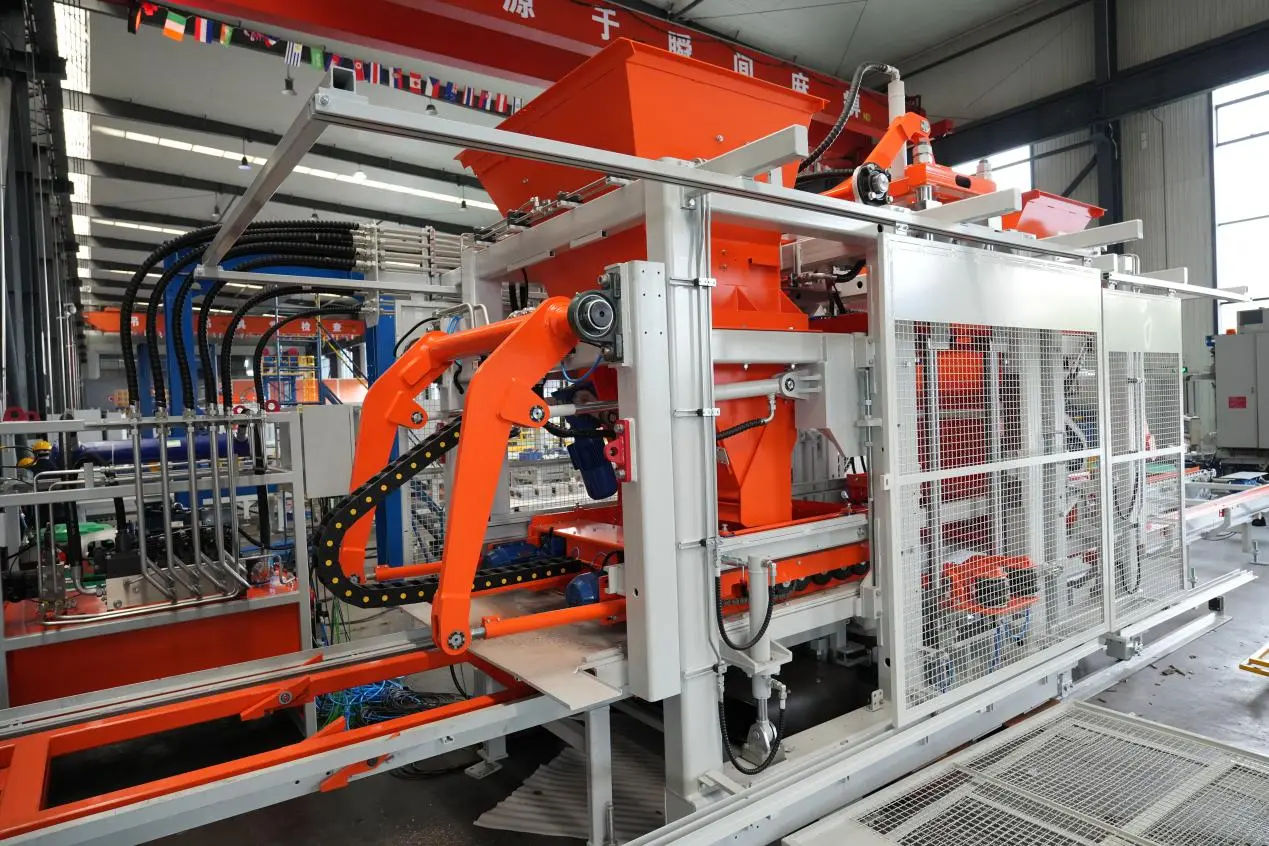

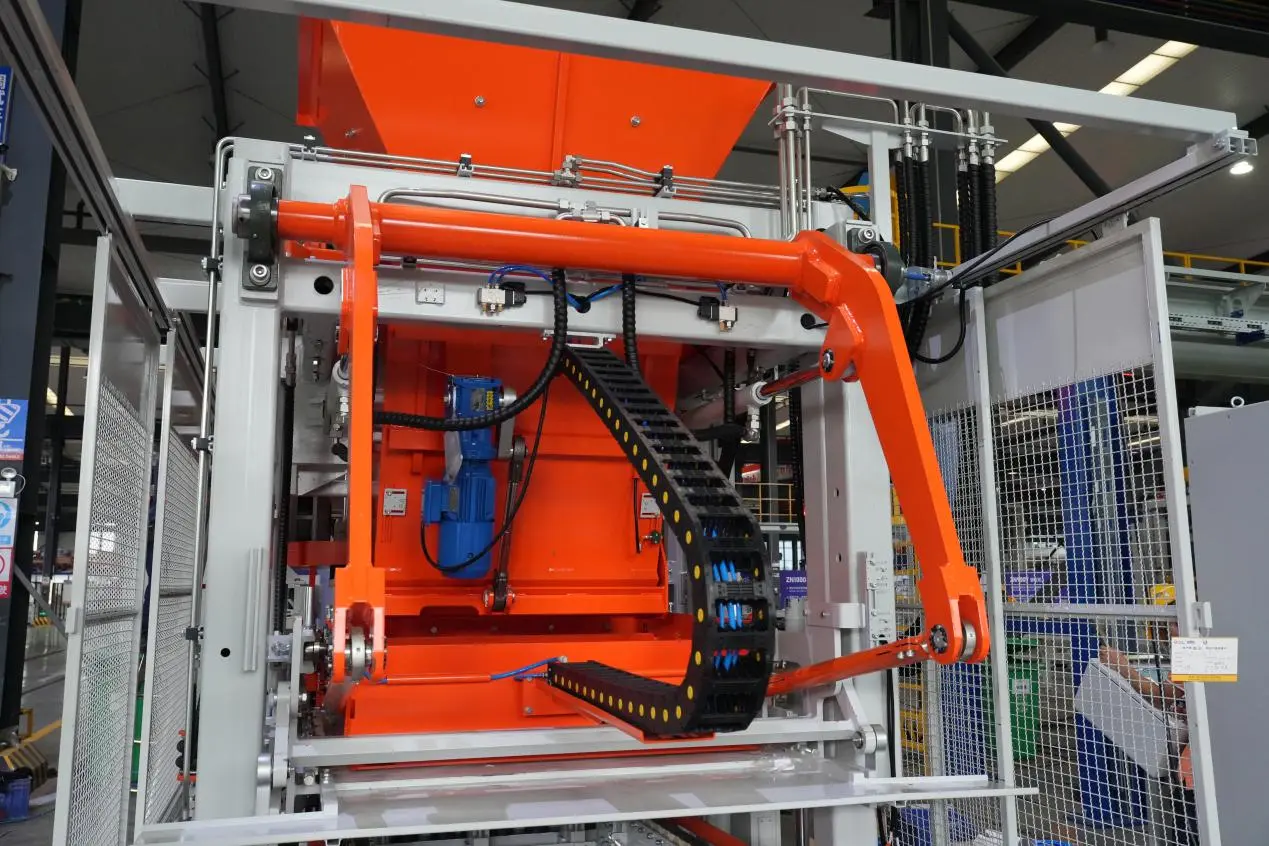

5. System podawania materiału z dołu

Napędzany hydraulicznie system podawania materiału dennego precyzyjnie kontroluje prędkość cylindra i siłę podawania, aby zapewnić równomierne i stabilne wypełnianie betonem gniazd formy.

System działa płynnie i skutecznie minimalizuje blokowanie się materiału, wycieki i nierównomierną dystrybucję, zapewniając spójne wypełnienie materiałem każdego produktu, jednocześnie poprawiając jakość produktu i ciągłość produkcji.

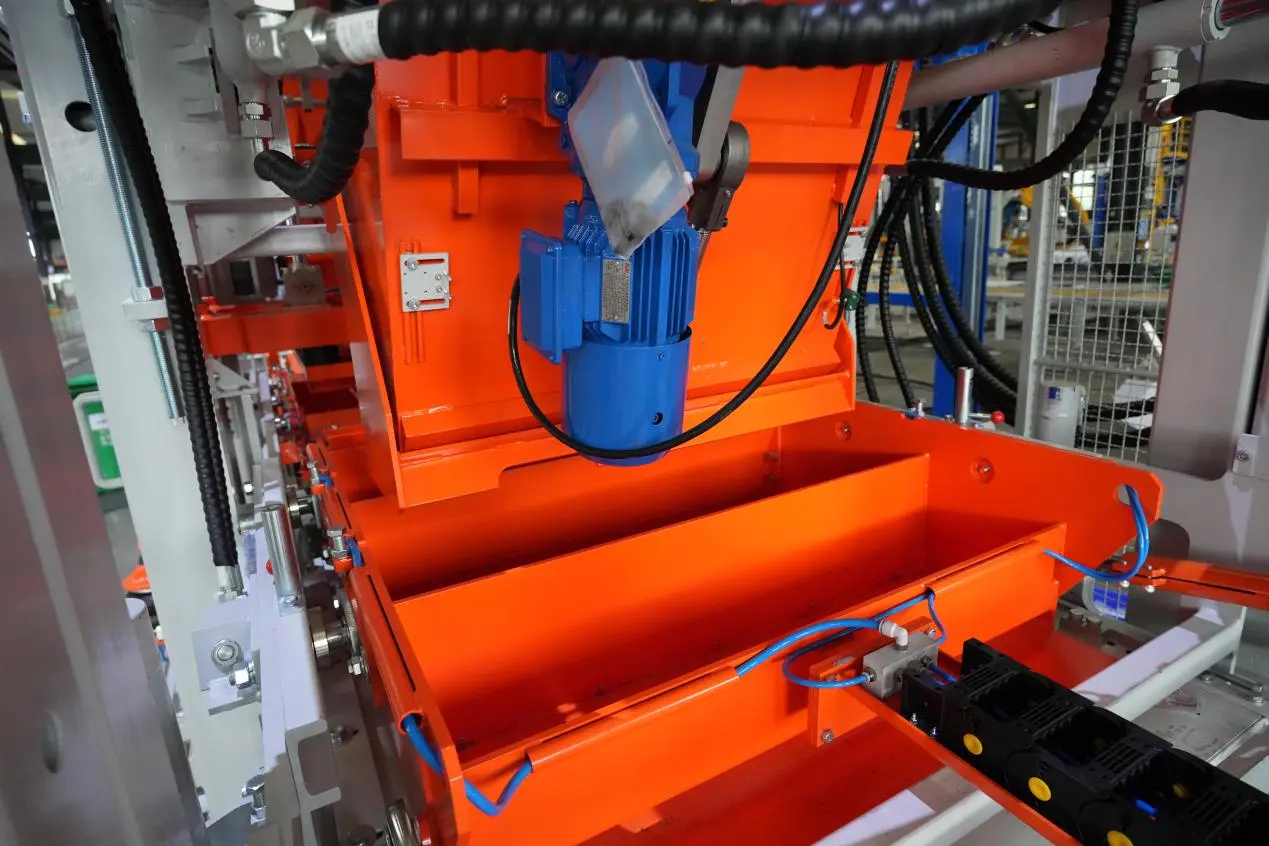

6. Obrotowy system zapobiegający wyginaniu się o 360°

Podajnik materiału wyposażony jest w obrotowy system zapobiegający wykrzywianiu się 360°, napędzany niezależnym motoreduktorem, który w sposób ciągły obraca odporne na zużycie łopatki mieszające, synchronizując się z procesem podawania materiału.

W porównaniu z konwencjonalnymi urządzeniami zapobiegającymi wyginaniu się wahliwym lub wibracyjnym, system obrotowy 360° całkowicie eliminuje martwe strefy materiału, skutecznie zapobiega mostkowaniu i blokowaniu materiału oraz znacznie skraca przestoje produkcyjne.

Jego modułowa konstrukcja umożliwia szybką wymianę odpornych na zużycie ostrzy, zapewniając jednocześnie płynną pracę, niski poziom hałasu, mniejsze zużycie i dłuższą żywotność.

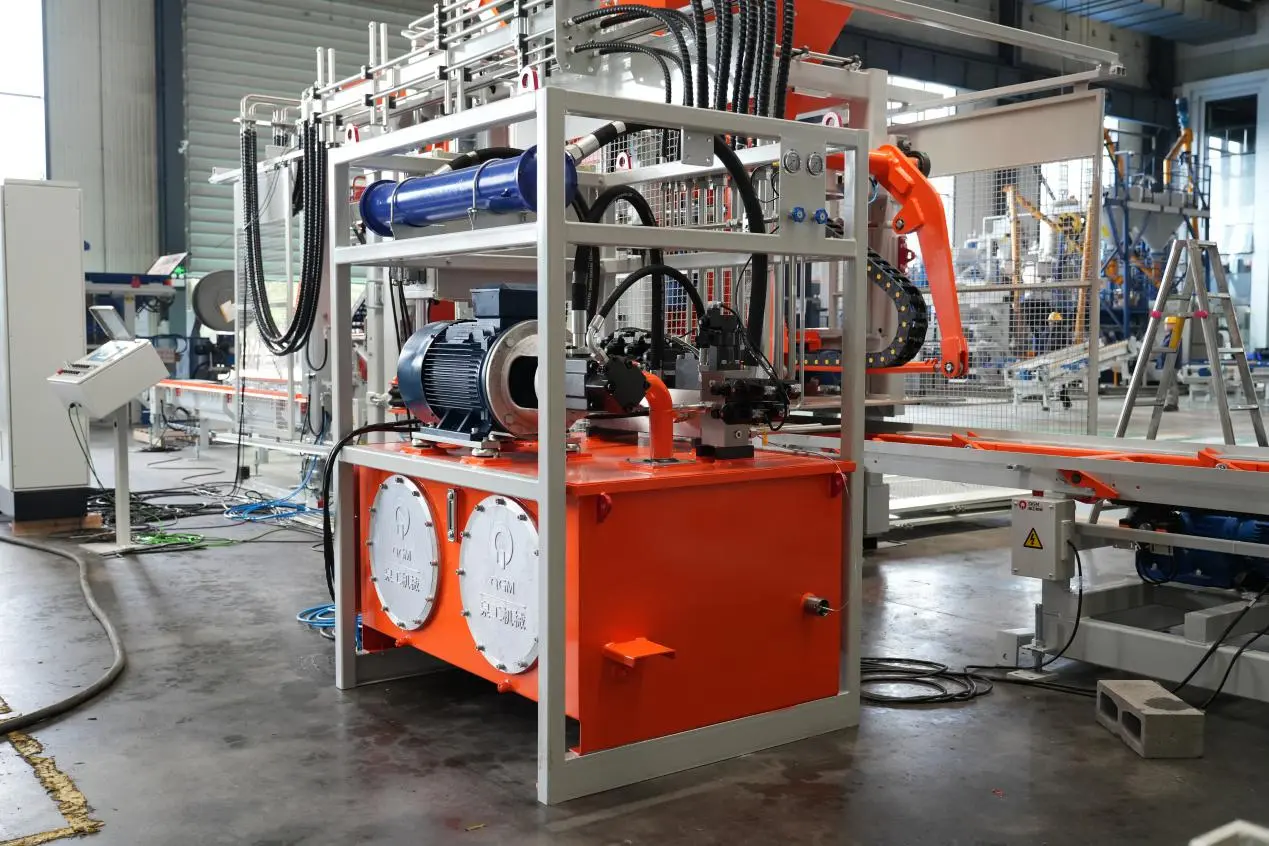

7. Zintegrowany układ hydrauliczny

T18 jest wyposażony w zintegrowany zasilacz hydrauliczny, łączący zasilanie hydrauliczne, układ sterowania i obwody oleju w kompaktowy moduł, aby zapewnić stabilną i niezawodną moc hydrauliczną dla całej maszyny.

W porównaniu z konwencjonalnymi dzielonymi układami hydraulicznymi, zintegrowana konstrukcja ogranicza liczbę zewnętrznych przewodów, minimalizuje ryzyko wycieków, poprawia stabilność systemu i upraszcza konserwację. Oferuje także szybką reakcję, stabilne ciśnienie hydrauliczne, niskie zużycie energii i niezawodną ciągłą pracę, zapewniając długoterminową i wysokowydajną produkcję.

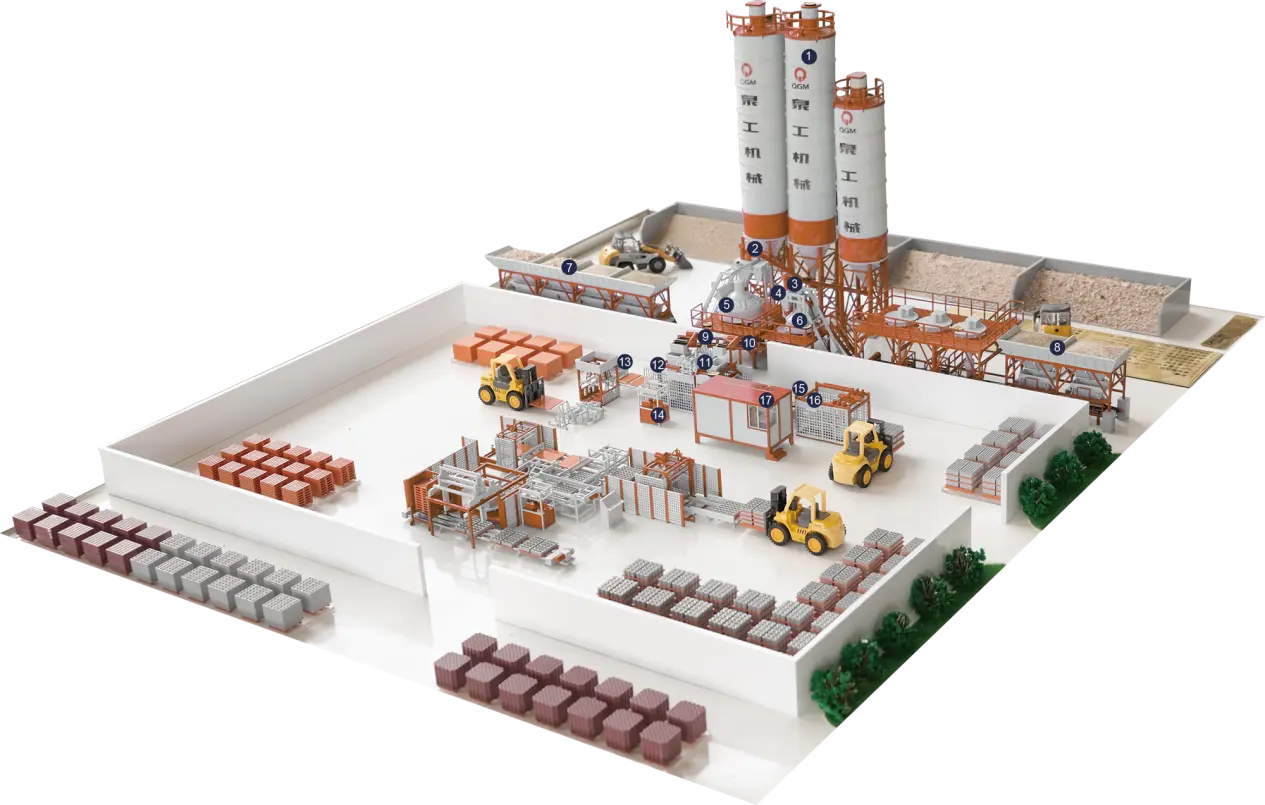

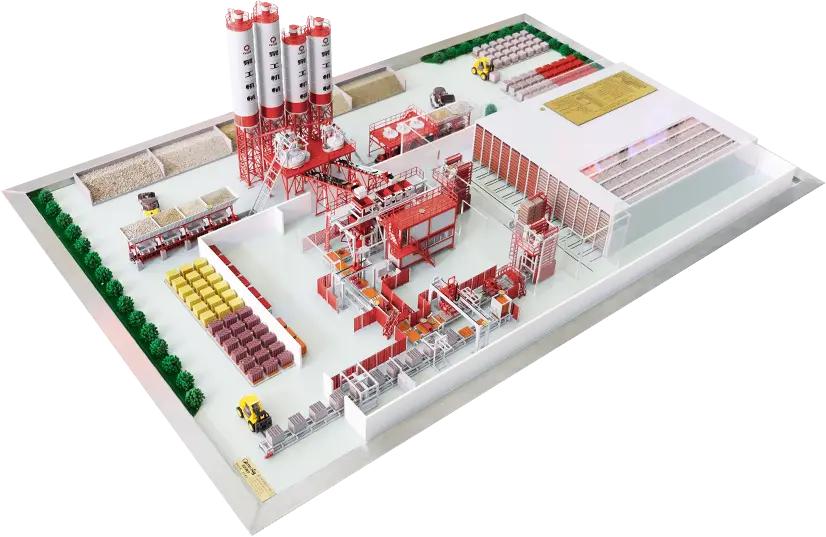

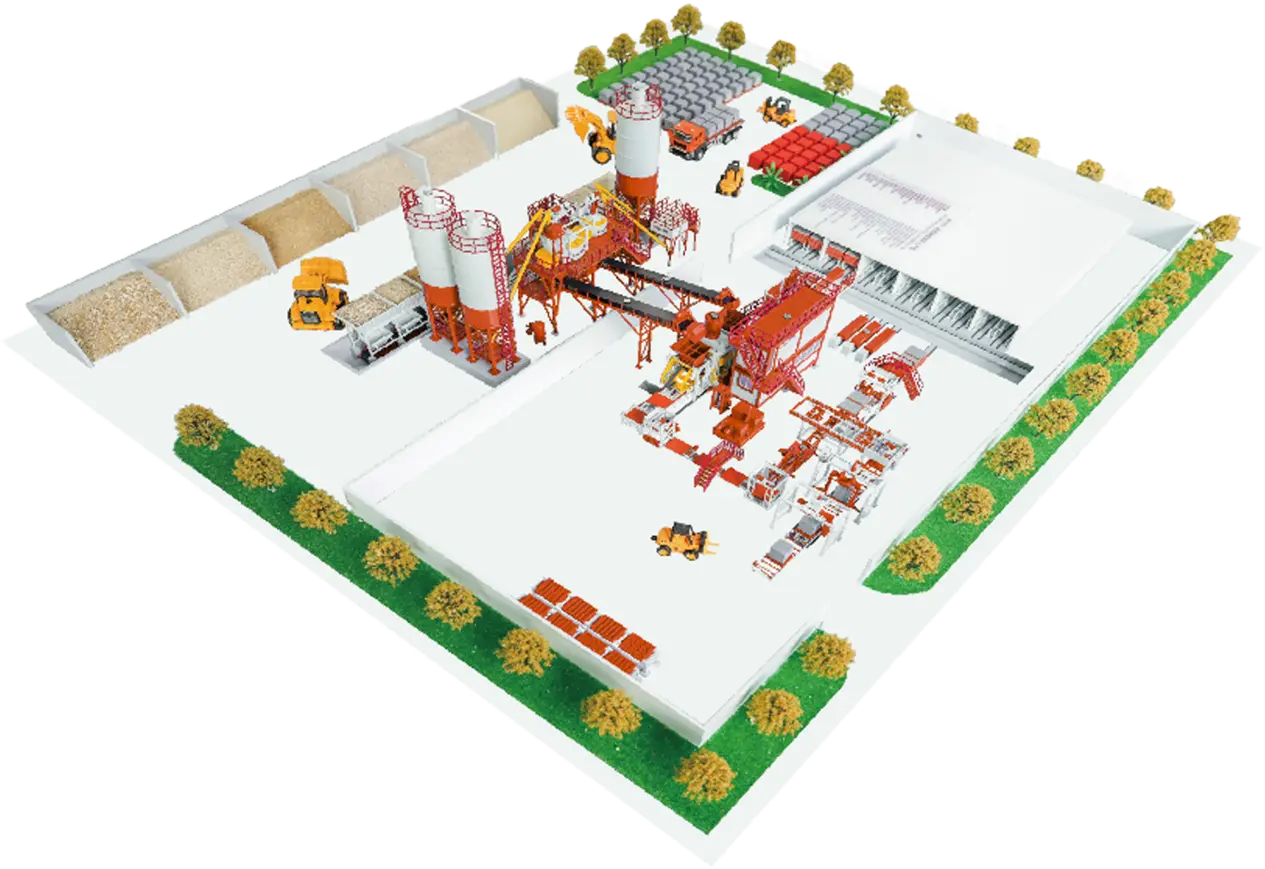

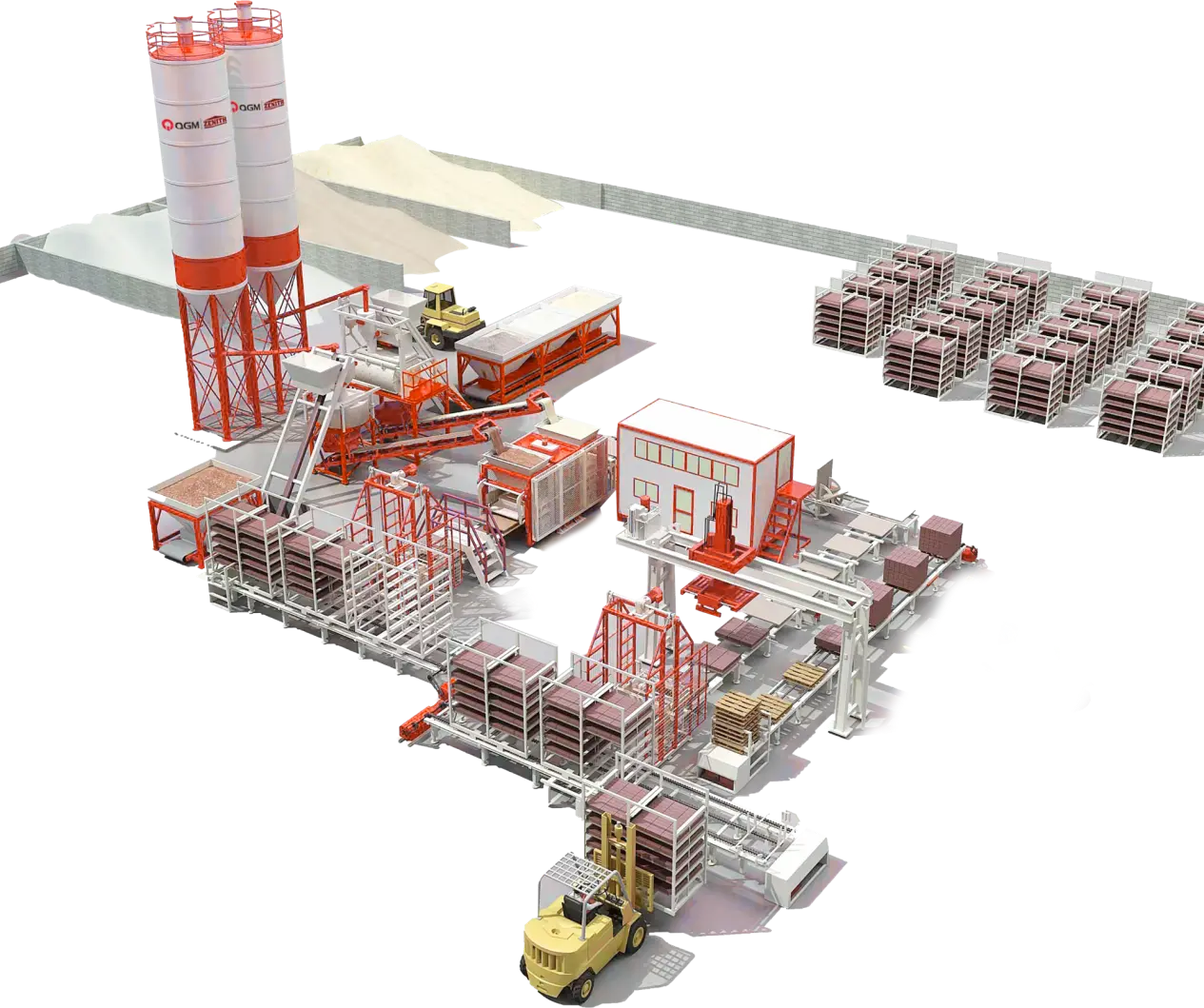

III. Układ linii produkcyjnej T18

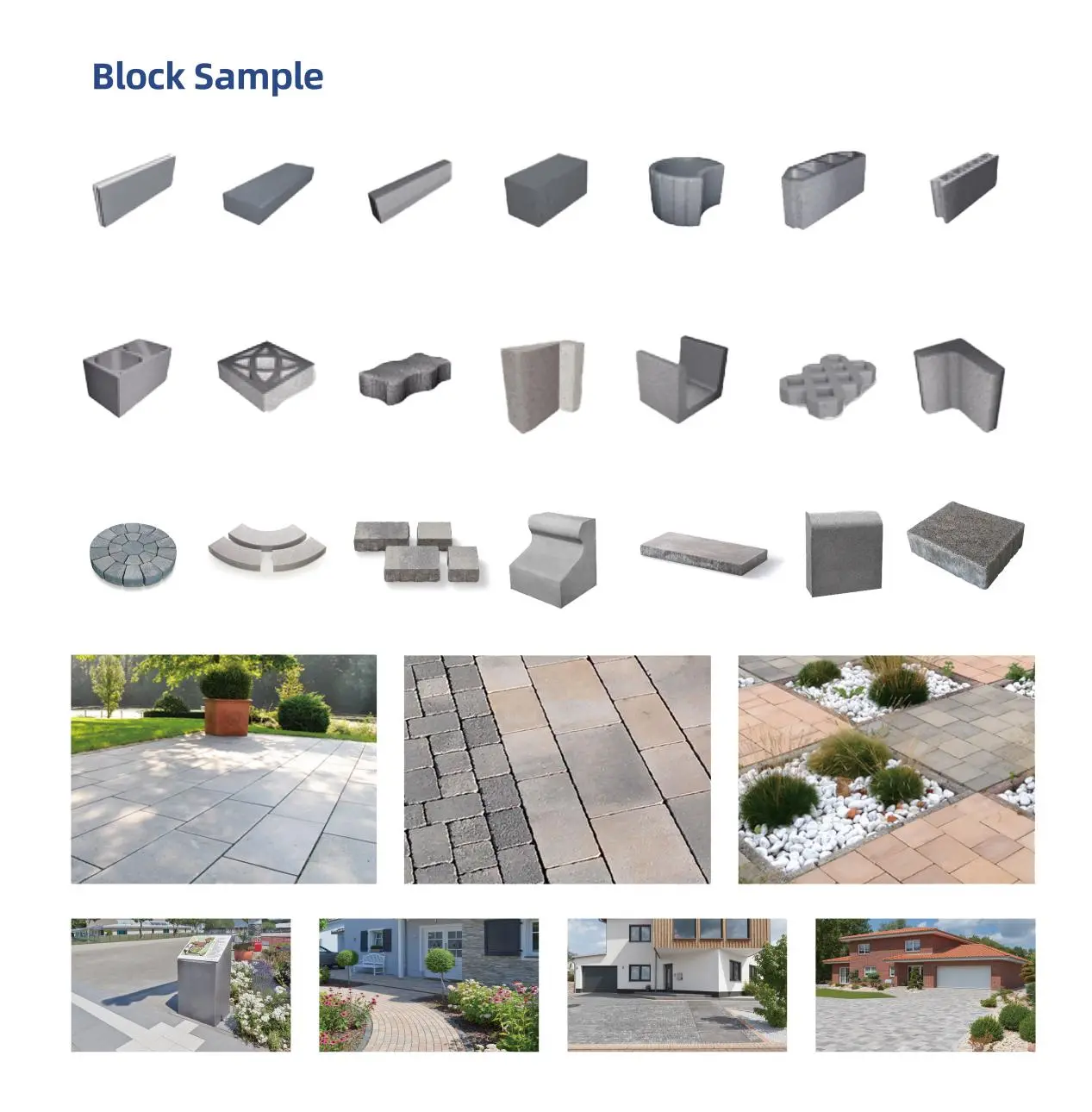

IV. Próbki produktów i scenariusze zastosowań
